動態電壓補償器
來源： 南京航空航天大學
作者：產學研科技成果轉化中心
日期：
2014-06-01
|
成果名稱
|
動態電壓補償器
|
|||||||||
|
成果編號
|
0105027
|
所屬學院
|
自動化學院
|
|||||||
|
聯系人
|
謝少軍
|
職務/職稱
|
教授
|
聯系方式
|
025-84892303
xsj@nuaa.edu.cn
|
|||||
|
項目基本情況
|
專利授權日期
|
授權日期： 09.9.25
|
專利號
|
ZL200920036947.2
|
||||||
|
專利種類
|
□發明 ■實用新型 □外觀設計
|
|||||||||
|
成果受資助及獲獎情況（時間/類別）
|
|
|||||||||
|
技術成熟程度
|
□試生產階段■小批量生產階段□批量生產階段□其他
|
|||||||||
|
合作方式
|
□整體轉讓 ■技術許可 ■合作開發 ■技術入股 ■其他
|
|||||||||
|
項目簡介
|
動態電壓補償器是客戶定制電力（Custom Power）技術的一種。當電網電壓發生暫降或暫升時，動態電壓補償器能夠快速輸出補償電壓，將敏感負載側電壓恢復到正常電壓值。動態電壓補償器只需要補償電網電壓與額定負載電壓的偏差量，而且動態響應較快，是解決電壓暫降問題的一種經濟、有效的電力電子裝置。
本實用新型包括：電網的三相交流電壓首先輸入到隔離降壓變壓器原邊；隔離降壓變壓器的副邊電壓同時輸出到18脈沖整流器與串聯變壓器； 18脈沖整流器包括三個濾波電感、一個自耦變壓器和三個二極管整流模塊；18脈沖整流器的直流輸出到三單相逆變模塊；逆變模塊包括直流側電容，以及全橋電路；逆變模塊輸出到LC濾波器，再與串聯變壓器的原邊相連；串聯變壓器的副邊串入隔離變壓器的副邊，與負載相連；檢測電路檢測隔離降壓變壓器副邊的電壓以及負載側的電壓，進行處理，得到逆變模塊所需要的開關控制信號。
本實用新型已用于解決直線加電系統中的電纜壓降問題，可補償三相不平衡電壓，成本低廉，控制簡單，易于工程實現。補償電壓范圍為±15%，輸出電壓偏差不大于±1%。
|
|||||||||
|
項
項
目
圖
片
|

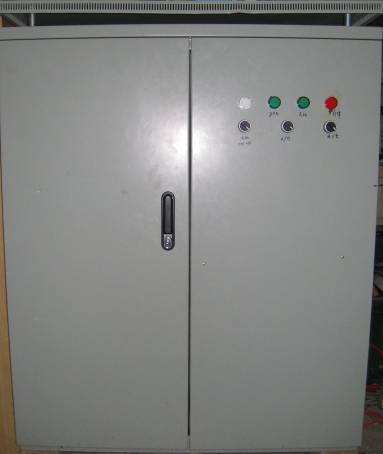

30kW/400Hz動態電壓補償器外形與內部結構
|
|||||||||
