高速開關磁阻電機
來源： 南京航空航天大學
作者：產學研科技成果轉化中心
日期：
2014-06-01
|
成果名稱
|
|||||||
|
成果編號
|
0105006
|
所屬學院
|
自動化學院
|
||||
|
聯系人
|
劉闖
|
職務/職稱
|
系主任/教授
|
聯系方式
|
13851460486
|
||
|
成果基本情況
|
專利授權日期
|
2008.4.30
|
專利號
|
ZL200610039202
|
|||
|
專利種類
|
■發明 □實用新型 □外觀設計
|
||||||
|
成果受資助及獲獎情況（時間/類別）
|
國家自然基金
2008，部級科技進步二等獎，江蘇省科技進步三等獎
|
||||||
|
技術成熟程度
|
■研制階段□試生產階段□小批量生產階段□批量生產階段□其他
|
||||||
|
合作方式
|
□整體轉讓 ■技術許可 ■合作開發 ■技術入股 □其他
|
||||||
|
成果簡介
|
高速開關磁阻電機環境適應性強，具有起動性能好，工作轉速穩定，同時，該電機在寬轉速范圍內都具有良好的出力特性，因此在寬轉速范圍內皆具有較好的加工能力。可應用于精密機床的高速電主軸電機；電動汽車的驅動主電機；高速泵的驅動電機；航空設備的高速起動/發電機、泵電機、驅動電機等。
1、在高速SRM結構方面提出一種圓柱凸極復合型轉子結構（ZL200610039202.2)，保持了SRM凸極轉子結構簡單、堅固的特點，有效減少電機運行時凸極轉子的風阻，同時也有利于轉子的散熱；
2、研制了國內首片SRM控制的專用集成電路（200710191696.0）（該芯片的角度控制功能為國際首創），設計了全新的高速SRM控制系統，解決了高速SRM的實時角度控制問題，提高了系統的可靠性；
3、采用ASIC+MCU的控制模式，系統控制電路簡單，可靠性高，人機界面友好；
4、超高速開關磁阻電機：額定轉速100,000r/min；轉速可達130,000r/min；功率1kW；輸入電壓220/380VAC；
5、高速開關磁阻主軸電機：調速范圍轉速2,000r/min-24,000r/min；轉速可達30,000r/min；功率1.5kW；輸入電壓220/380VAC。
|
||||||
|

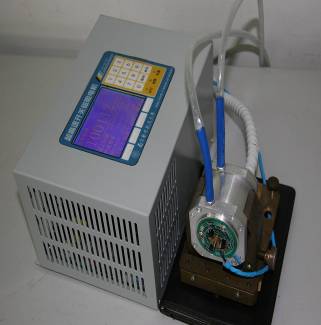

成果圖片
|
|||||||
